噴涂聚脲防腐彈性體技術(shù)和鋼結(jié)構(gòu)防腐涂料在延長(zhǎng)鋼結(jié)構(gòu)使用壽命方面發(fā)揮著重要作用，在防腐施工過程中加強(qiáng)聚脲彈性體技術(shù)，保證防腐涂料的施工質(zhì)量。
聚脲防腐涂料在積累經(jīng)驗(yàn)的基礎(chǔ)上，創(chuàng)造了適合現(xiàn)代生產(chǎn)施工技術(shù)的聚氨酯噴涂設(shè)備和聚脲噴涂設(shè)備。聚脲防腐噴涂設(shè)備利用率高，動(dòng)力更強(qiáng)，自控程度高，比例準(zhǔn)確，高壓充分混合，清洗、噴涂效果好，霧化程度高，表面平整度高，配件使用壽命長(zhǎng)，維護(hù)成本低。
噴涂聚脲對(duì)混凝土基礎(chǔ)的要求。新混凝土保證含水量低于6%，不得起砂量保持一定的平整度。如果基礎(chǔ)上有蜂窩或洞穴，必須用高標(biāo)號(hào)速凝水泥進(jìn)行修補(bǔ)。如果有跑砂缺陷，必須用固砂劑固砂。舊混凝土層必須清除表面附著物，如油漆或其他物質(zhì)。如果油滲入地下，還需要用噴槍進(jìn)行熱烘干，注意烘烤溫度不要對(duì)混凝土結(jié)構(gòu)造成破壞。所有表面清洗工作完成后，用300混凝土地板自吸塵研磨機(jī)進(jìn)行干磨，直至露出混凝土的自然毛孔。根據(jù)需要，可選擇粗磨后細(xì)磨，用吸塵器徹底吸塵，涂上聚脲防腐專用底漆，充分潤(rùn)濕滲透。然后在干燥的底漆上刮聚脲專用膩?zhàn)?，打磨吸塵后備用，為聚脲熱噴涂創(chuàng)造干凈、良好、平整的混凝土基礎(chǔ)表面。

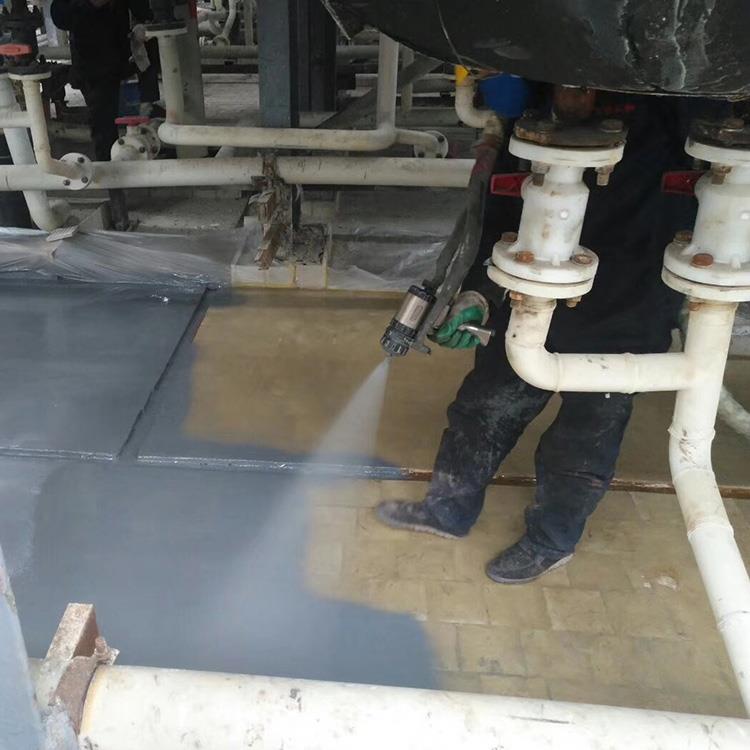

聚脲防腐噴涂施工工藝：
1.清潔找平層：聚脲防腐噴涂施工前，用清潔工具清潔找平層，徹底清除水泥表面的水泥灰、油脂等異物。
2.特殊部位處理：大裂縫(5)mm以上、小裂縫（5mm以下），管道周圍、排水管周圍、屋面夾層防水、突出部位等。
3.檢查找平層含水量：需要在干燥的找平層上噴涂彈性體，調(diào)整后的水泥地面應(yīng)自然干燥至含水量低于8%。
4.涂裝底漆：混凝土基面采用室溫硬化單組分滲透性底漆，刷涂、輥刷或噴涂施工。底漆的作用是切斷流平層中水分的向上滲透，防止聚脲防腐噴涂彈性體層鼓包脫落，進(jìn)一步加強(qiáng)流平層表面，提高聚脲防腐噴涂彈性體層之間的粘結(jié)強(qiáng)度和基層，防止彈性體內(nèi)針孔。
不含催化劑，可在任何曲面上快速固化.斜面和垂直面噴涂成型，無流掛現(xiàn)象，凝膠5秒膠，1分鐘步行強(qiáng)度。
聚脲防腐對(duì)濕氣、溫度不敏感，施工時(shí)不受環(huán)境溫度的影響、濕度的影響?？稍诒鲜┕?；在-28℃下施工；可在冰柜內(nèi)固化。
固含量100%，不含任何揮發(fā)性有機(jī)物（VOC），綠色環(huán)保。
可按1:1的體積比噴涂或澆筑，一次施工的厚度范圍可從幾百微米到幾厘米，克服了以往多次施工的弊端。
聚脲防腐有優(yōu)異的理化性能，如抗張強(qiáng)度、伸長(zhǎng)率、柔韌性、耐磨性、耐老化、防腐蝕等。
聚脲防腐具有良好的熱穩(wěn)定性，可℃下長(zhǎng)期使用，可承受350℃短時(shí)熱沖擊。
可以像普通涂料一樣，加入各種顏色、染料，制成不同顏色的產(chǎn)品。
配方系統(tǒng)可任意調(diào)節(jié)，手感從軟橡膠到硬彈性體。原再現(xiàn)性好，涂層連續(xù)，涂層連續(xù)、致密、無接縫、無針孔、美觀實(shí)用。
